NI 홈페이지에서도 계측기의 인스트루먼트 드라이버를 검색하여 설치할 수 있습니다.
이번에는 LabVIEW Plug and Play 드라이버를 ZIP 파일로 다운로드하여 설치하는 방법입니다.

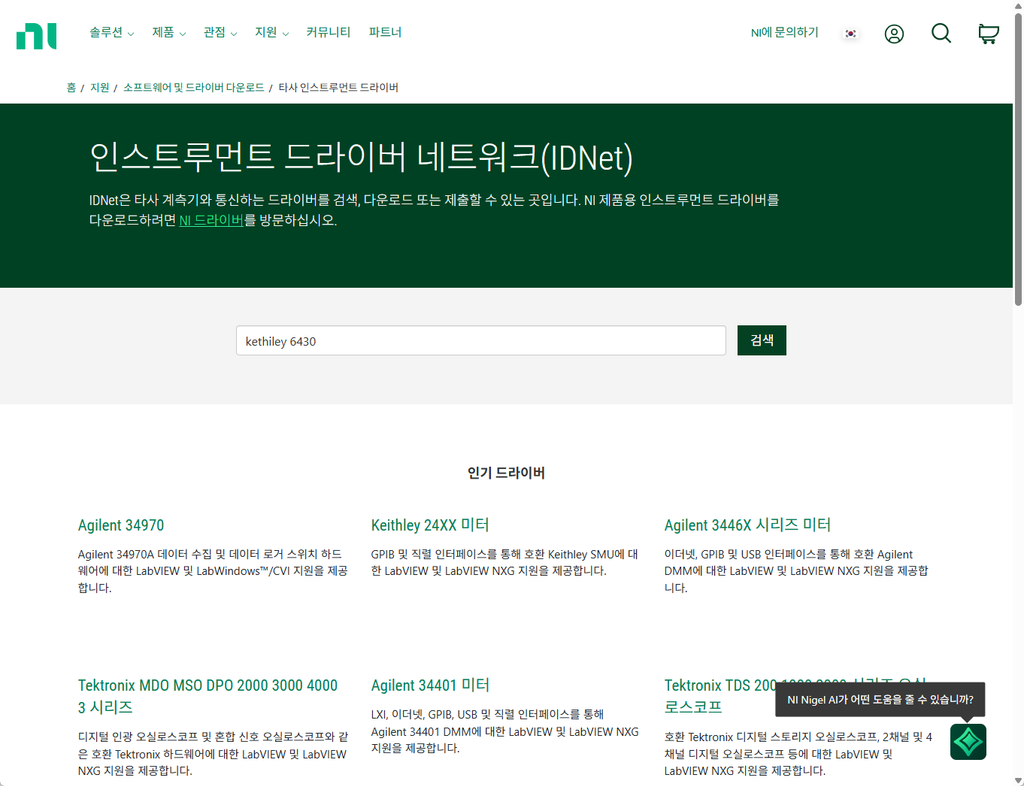

우선 NI Instrument Driver Network (IDNet)에 접속합니다.
검색창에 사용하고자 하는 장비의 제조사 또는 모델명을 입력하고 Search를 눌러줍니다.
검색 결과에서 사용하고자 하는 장비 모델명을 선택합니다.
장비별로 제공되는 드라이버 종류가 다르므로 LabVIEW / Plug and Play 항목을 확인하고 Go To Driver Page를 선택합니다.

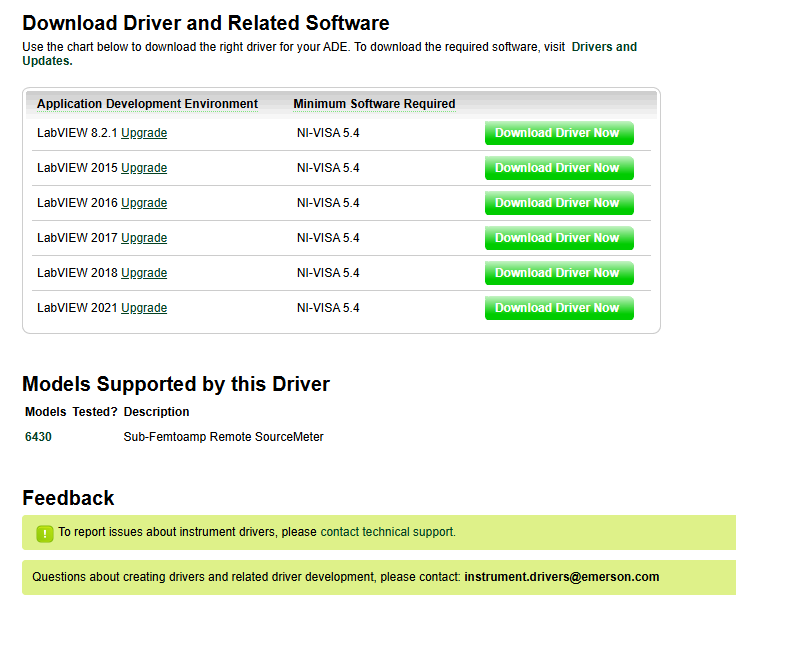

드라이버 페이지에서 지원 모델과 LabVIEW 버전을 확인합니다.
사용하는 LabVIEW 버전이 없다면 해당 버전보다 낮은 버전의 드라이버를 선택하면 됩니다.
Minimum Software Required에 표시된 NI-VISA 등의 필수 소프트웨어도 확인해줍니다.
사용 환경에 맞는 항목의 Login to Download 또는 Download Driver Now를 눌러 다운로드합니다. 로그인 화면이 나타나면 NI 계정으로 로그인합니다.
다운로드한 ZIP 파일의 압축을 해제합니다.

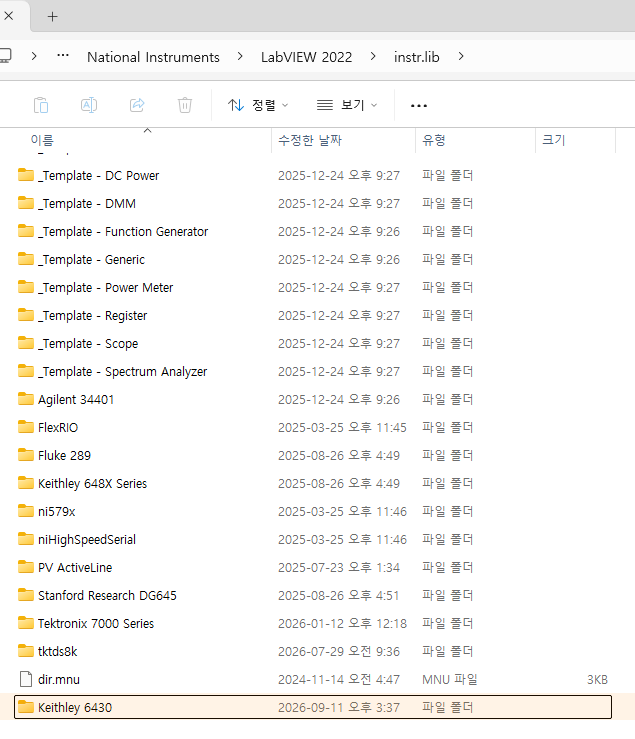

VI와 라이브러리 파일이 들어 있는 드라이버 폴더를 사용 중인 LabVIEW의 instr.lib 폴더에 복사해줍니다.
예를 들어 LabVIEW 2022 64비트를 기본 경로에 설치했다면 다음 위치입니다.
C:\Program Files\National Instruments\LabVIEW 2022\instr.lib
복사한 드라이버 폴더가 instr.lib 바로 아래에 있는지 확인합니다.
압축 파일명으로 된 폴더 안에 드라이버 폴더가 한 번 더 들어 있다면, 안쪽의 드라이버 폴더를 복사해줍니다.
LabVIEW가 실행 중이라면 종료한 뒤 다시 실행합니다.

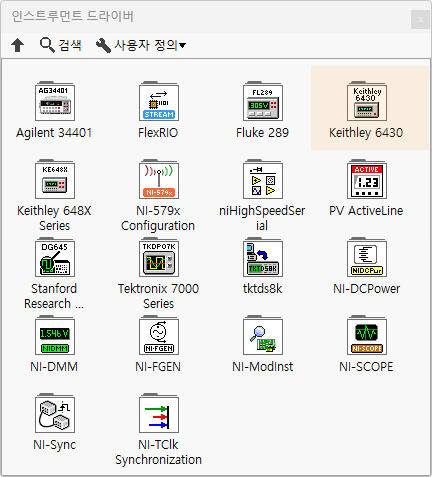

블록다이어그램에서 마우스 우클릭하여 Instrument I/O -> Instrument Drivers를 열어줍니다.
설치한 드라이버의 VI가 표시되면 사용할 수 있습니다.
함께 제공되는 예제를 참고하여 계측기 제어 프로그램을 작성하면 됩니다.
