디지털 센서 계측 데이터를 서버로부터 수신하여 교량의 변위와 거동을 확인하는 LabVIEW 기반 모니터링 소프트웨어입니다. 경사계 측정값을 활용한 교량 수직변위 산정 및 처짐 분석을 지원하기 위해 개발했습니다.

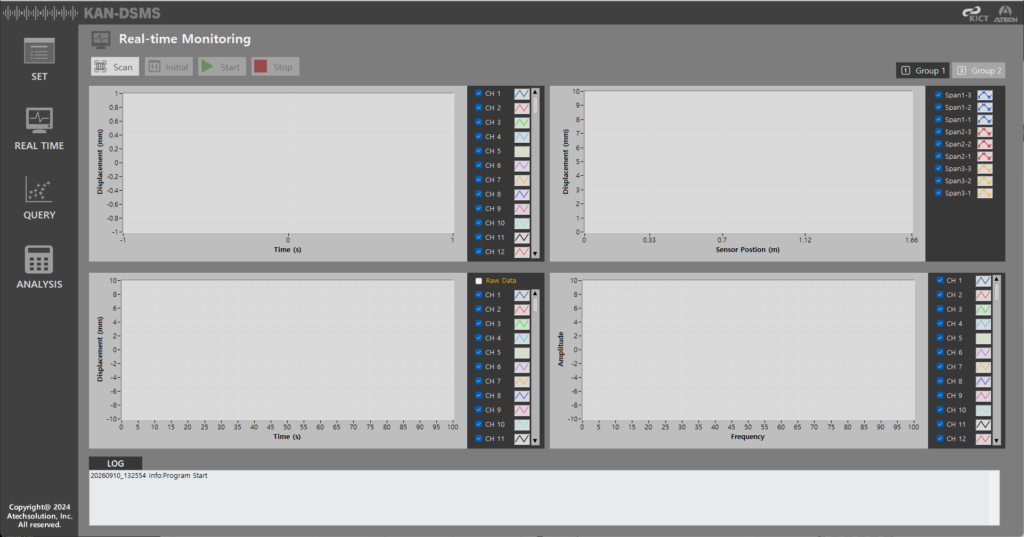

개발 범위는 서버 통신을 통한 데이터 수신과 다채널 측정 데이터의 시각화에 중점을 두었습니다. 시간에 따른 변위 변화, 센서 위치별 변위 분포 및 주파수 영역 데이터를 한 화면에서 확인할 수 있도록 구성하여 교량의 응답을 비교하고 검토할 수 있도록 했습니다.
채널과 그룹별 표시 선택 기능을 제공하여 여러 계측 지점의 데이터를 구분하고, 필요한 항목을 선택하여 모니터링할 수 있도록 구현했습니다.
주요 기능
- 서버 통신을 통한 계측 데이터 수신
- 다채널 센서 데이터 실시간 모니터링
- 시간에 따른 변위 파형 표시
- 센서 위치별 변위 분포 및 처짐 형상 시각화
- 주파수 영역 데이터 표시
- 채널별 그래프 표시 선택 및 비교
- 그룹별 모니터링 화면 전환
- 프로그램 동작 로그 표시
